Mit den Tandem BWA Kraftspannblöcken von Schunk, Lauffen, ist es laut Anbieter möglich, kleine Losgrößen unterschiedlicher Werkstücke voll automatisiert zu spannen.
Um die Möglichkeiten autonomer Bearbeitungsprozesse zu erweitern, hat der Applikationsspezialist Schunk einen passenden Baustein entwickelt. Mit dem neuen Backenschnellwechselsystem BWA können nun die Spannbacken der Tandem-Kraftspannblöcke manuell oder voll automatisiert über einen Roboter gewechselt werden. Das System gibt es zukünftig standardmäßig für die pneumatischen sowie hydraulischen 2- und 3-Backen-Kraftspannblöcke in den Baugrößen 100, 140, 160 und 250.

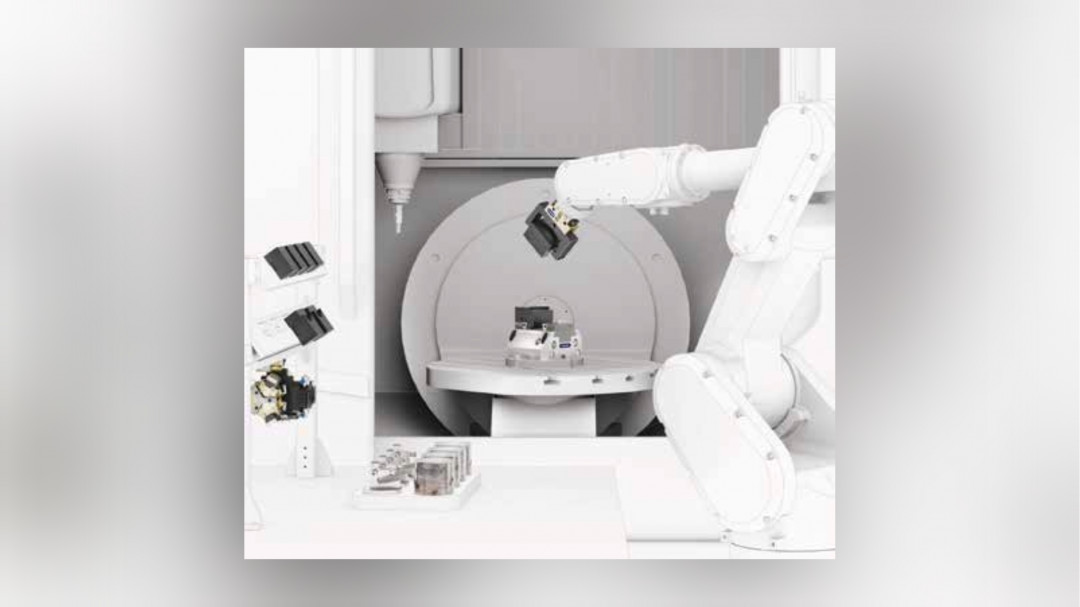

Die in den Spannmitteln enthaltenen Schnellwechselbacken sollen sich in Sekunden automatisiert ohne den Einsatz von Werkzeugen wechseln lassen. Hierfür bietet Schunk auch den passenden pneumatischen Parallelgreifer PGN-plus-P für die automatisierte Bestückung. Dessen Greiferfinger sind mit speziellen, federgelagerten Aufnahmestücken ausgestattet. Damit lassen sich die Aufsatzbacken automatisiert entriegeln, aufnehmen und formschlüssig wieder einsetzen. Die Anwendung kann somit jederzeit flexibel an neue Spannaufgaben angepasst werden. Auch manuell ermöglicht der Tandem BWA nach Unternehmensangaben ein fünfmal schnelleres Wechseln im Vergleich zum konventionellen Backenwechsel.
In die Spannmittel sind Abfragemöglichkeiten integriert: neben der patentierten Staudruckabfrage für die Grundbackenstellungen „geöffnet“ und „geschlossen“ ist auch die Abfrage der Druckluftübergabe in die Spannbacke bereits integriert. Dadurch ist eine kundenseitige Werkstückanlagekontrolle oder eine Reinigung der Spannflächen realisierbar.
Alle Tandem-Kraftspannblöcke versprechen konstant hohe Spannkräfte bei kompakter Bauweise und optimaler Zugänglichkeit in der 5-Seiten-Bearbeitung, auch auf engstem Raum. Durch maximale Flexibilität und kurze Reaktionszeiten erhöhen sie die Wettbewerbsfähigkeit in allen Branchen. Für einen automatisierten Prozessablauf sind neben Kraftspannblock und Spannbacken auch die Handhabungskomponenten am Roboter essenziell.
