Neue Präzisionsgetriebe

Schaeffler, Schweinfurt, hat jetzt die Präzisionsgetriebe-Baureihen RT1, RT2 und PSC vorgestellt. Sie kommen zum Beispiel in schwenkbaren Fräsköpfen und in kleinen Frästischen u. a. zur Bearbeitung von Leichtmetallen zum Einsatz.

Bei den Baureihen RT1 und RT2 handelt es sich um spielfreie Präzisionswellgetriebe, während die Baureihe PSC aus Präzisionsplanetengetrieben besteht. Die RT-Wellgetriebe decken einen Drehmoment-Bereich von 10 bis maximal 484 Nm ab, die PSC-Getriebe beginnen in der kleinsten Baugröße 030 bei 327 Nm. Maschinenhersteller haben somit die Option, die für ihre Achse optimal geeignete Getriebebauart und Baugröße auswählen zu können. Die RT-Getriebe können mit passend abgestimmten Motoren und einer optional integrierten Drehmomentsensorik zu kompakten Antriebseinheiten komplettiert werden. Eine besonders steife Abtriebslagerung wird laut Anbieter durch die Verwendung von Schrägnadellagern der Baureihe XZU erreicht. RT-Präzisionswellgetriebe eignen sich besonders für A-Achsen in Fräsköpfen und kleinen Schwenkachsen.

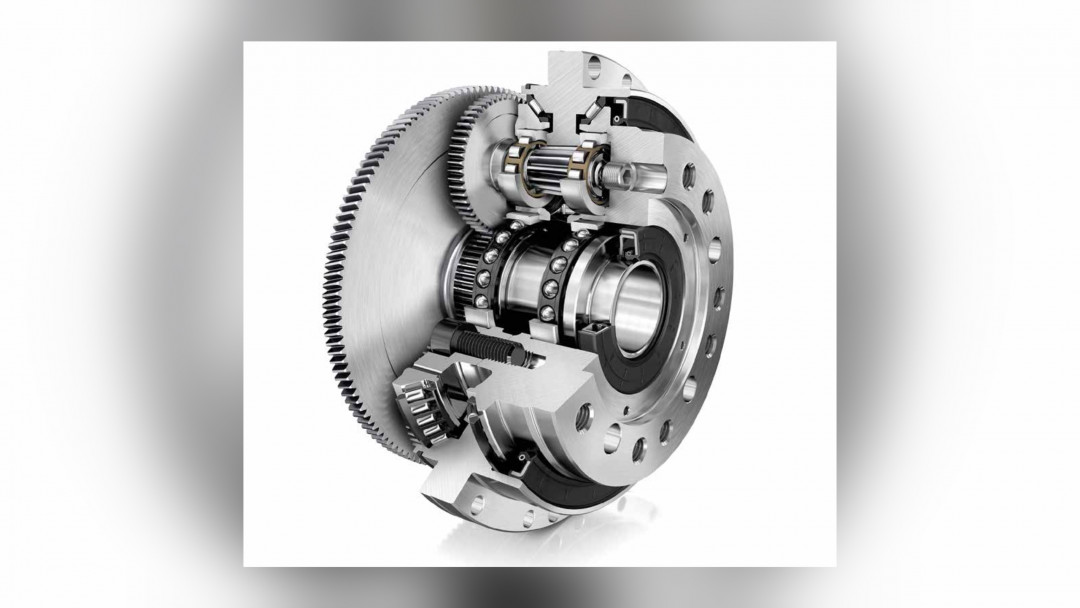

Besonderes Merkmal der PSC-Präzisionsplanetengetriebe ist eine patentierte Verzahnungstechnologie, die nach Unternehmensangaben das Verdrehspiel auf 0,1 Winkelminuten reduziert und durch einen Nachstellmechanismus auch über einer Lebensdauer von 20 000 Betriebsstunden konstant hält. Mit ihrer hohen Torsionssteifigkeit und der Hohlwelle sind sie ideal für C-Achsen geeignet.
