Innovative Dreifachlösung für den Strang- und Formguss

Das deutsche Unternehmen Drache präsentiert auf der diesjährigen ALUMINIUM Exhibition in Düsseldorf eine Weltneuheit für den Einsatz im Strang- und Formguss: Die erste Filterbox, die die Entgasung, das Temperaturmanagement und die Filtration von flüssigem Aluminium in einer kompakten Systemeinheit kombiniert. Insbesondere dort, wo Anlagen mit geringer Gießgeschwindigkeit in Betrieb sind und wo lange Gießzeiten von mehreren Tagen oder Wochen Anwendung finden, ermöglicht sie weitreichende Prozessoptimierungen. Bereitgestellt wird die Drache Filter-Kombibox als Komplettlösung mit Gasdosierung und Steuerung.

Dabei handelt es sich um die weltweit erste in-toto-Lösung zur Behandlung von flüssigem Aluminium, die Entgasung, Temperaturregelung und Filtration anlagentechnisch in einer kompakten Einheit kombiniert. Konstruiert nach dem Zwei-Kammer-Prinzip und bereitgestellt als Komplettsystem mit Gasdosierung und Elektroschrank inklusive Steuerung eröffnet sie viel Spielraum für die Modernisierung der Prozesse beim Strang- und Formgießen von Aluminium. „Vorrangig in Anlagen mit niedrigen Gießgeschwindigkeiten und bei Anwendungen, die längere Gießzeiten ohne Unterbrechungen voraussetzen, kann unsere neue Filter-Kombibox entscheidende Beiträge zur Prozessvereinfachung, zur Qualitätssicherung und zur Effizienzsteigerung leisten“, sagt Kai Maldaner, Kaufmännischer Leiter von Drache. Typische Beispiele hierfür sind Draht- oder Bandgussanlagen sowie Formguss-Anwendungen, bei denen es unerlässlich ist, der Gießstation kontinuierlich flüssiges Aluminium zuzuführen.

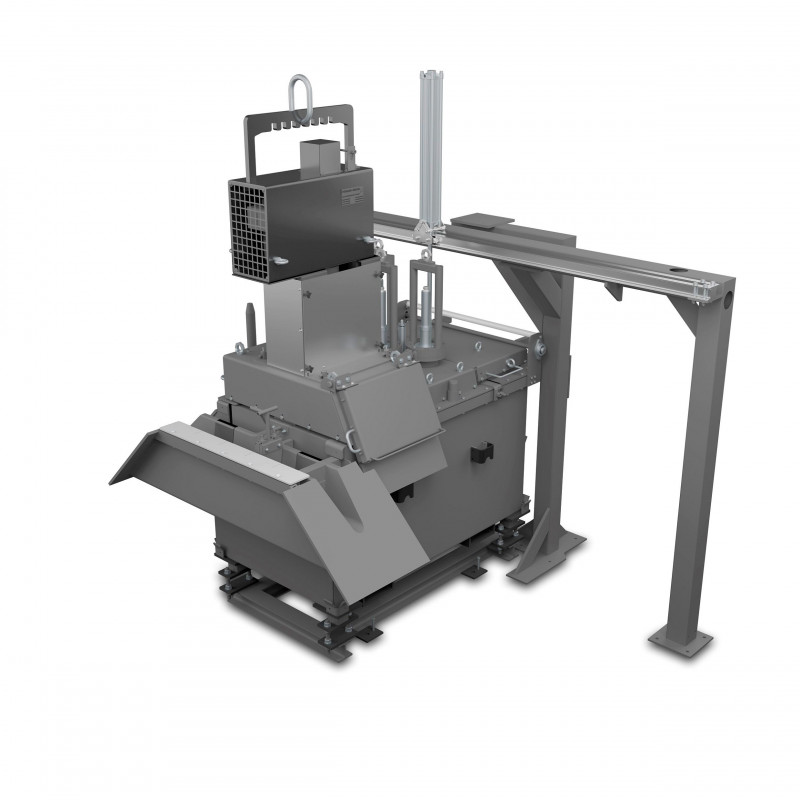

Drache hat die neue Filter-Kombibox als platzsparendes System realisiert, bei dem das flüssige Aluminium zwei Kammern durchströmt. Während die hocheffiziente Entgasung (und Reinigung) der Schmelze über ein Spülgerät mit Graphitrotor erfolgt, sorgen regelbare Tauchheizelemente dafür, dass das Metall stets die prozesstechnisch gewünschte Temperatur beibehält. Ein vertikal positionierter Schaumkeramikfilter aus der Ceralu®-Linie von Drache übernimmt schließlich die Filtration und beruhigt zudem den Metallfluss des gereinigten Aluminiums beim Ausströmen aus der Filter-Kombibox. Hinsichtlich der Wirkungsrade setzt die neue Filter-Kombibox Maßstäbe. Sowohl bei der Partikelreduzierung als auch bei der Wasserstoffreduktion sind die Ergebnisse überdurchschnittlich gut.

Mit eingeflossen in die Entwicklung der neuen Filter-Kombibox von Drache sind sowohl aktuelle Erkenntnisse der Verfahrenstechnik, als auch Anforderungen aus Anwenderkreisen. Alle Komponenten des Systems sind hochwertig ausgeführt und berücksichtigen die steigenden Qualitätsanforderungen im Aluminiumguss. Zur Entgasung beispielsweise kommt ein Graphitrotor zum Einsatz, der über eine hohe chemische Stabilität und exzellente Korrosionsbeständigkeit verfügt. Zudem weist er eine hervorragende Nichtbenetzbarkeit mit flüssigem Aluminium auf.

Kernstück der Temperierung sind drei leistungsstarke, regelbare Tauchheizkörper mit einer Leistung von 12 kW. Eine Zwischenwand aus Siliciumcarbid (SiC) gewährleistet einen effizienten Temperaturausgleich zwischen den Prozesskammern. Die komplette Innenauskleidung des Stahlgehäuses besteht hingegen aus Feuerfestmaterial vom Typ Drache Fused Silica (DFS), einem von dem Diezer Unternehmen speziell für den Einsatz im Aluminiumguss entwickelten Hochtemperatur-Werkstoff. Er gilt als Premiumlösung für feuerfeste Bauteile und Auskleidungen, zeichnet sich durch eine exzellente Temperaturwechselbeständigkeit, eine sehr gute Nichtbenetzbarkeit und hohe chemische Beständigkeit aus. Zudem verfügt das Material über eine sehr gute Festigkeit bei relativ geringer Wärmeleitfähigkeit.

„Auf der ALUMINIUM werden wir zeigen, dass unsere neue Filter-Kombibox nicht nur ein hohes Maß an Prozesssicherheit bietet, sondern auch sämtliche Wartungs- und Instandhaltungsarbeiten erheblich vereinfacht“, betont Kai Maldaner. Ein konkretes Beispiel für diese Bedien- und Servicefreundlichkeit ist etwa, dass nicht nur – wie erwähnt – der Graphitrotor im laufenden Betrieb gewechselt werden kann, sondern auch die Schaumkeramikfilter. Und abgesehen von zahlreichen Deckeln und Klappen gibt es die Möglichkeit, alle Aggregate einzeln mit oder ohne Deckel aus der Kombibox herauszunehmen. Optional rüstet Drache seine neue Kombibox auch mit einem Filterhebesystem oder einer kundenspezifisch ausgelegten Temperiereinheit aus.
